C06.35輕音型電纜拖鏈

產品特性

C06.35輕音型電纜拖鏈采用特殊結構設計,使用壽命長;由于拖鏈采用圓弧外形設計以及短節距鏈節采用彈性元件連接降低了拖鏈彎轉過程中的振動,適合低噪音、高速與無塵室應用。
● 長期使用溫度:-40/+120℃;

● 內高Hi:35 mm
● 內寬Bi:40-120 mm
● 彎曲半徑R:55-150 mm
● 節距Pitch:25 mm


C06.35輕音型電纜拖鏈

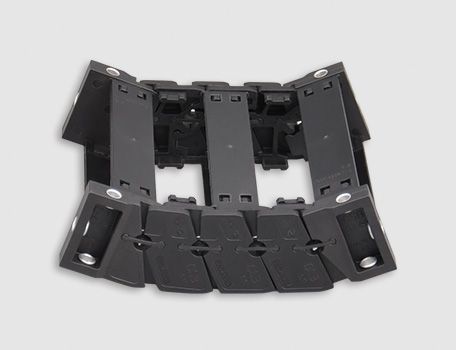

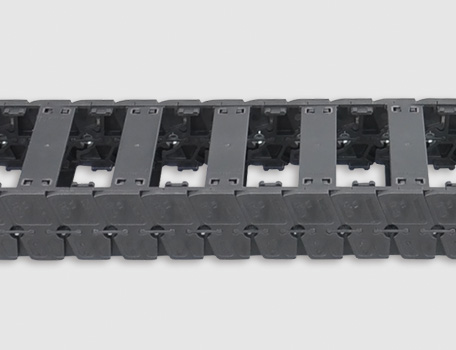

結構圖片

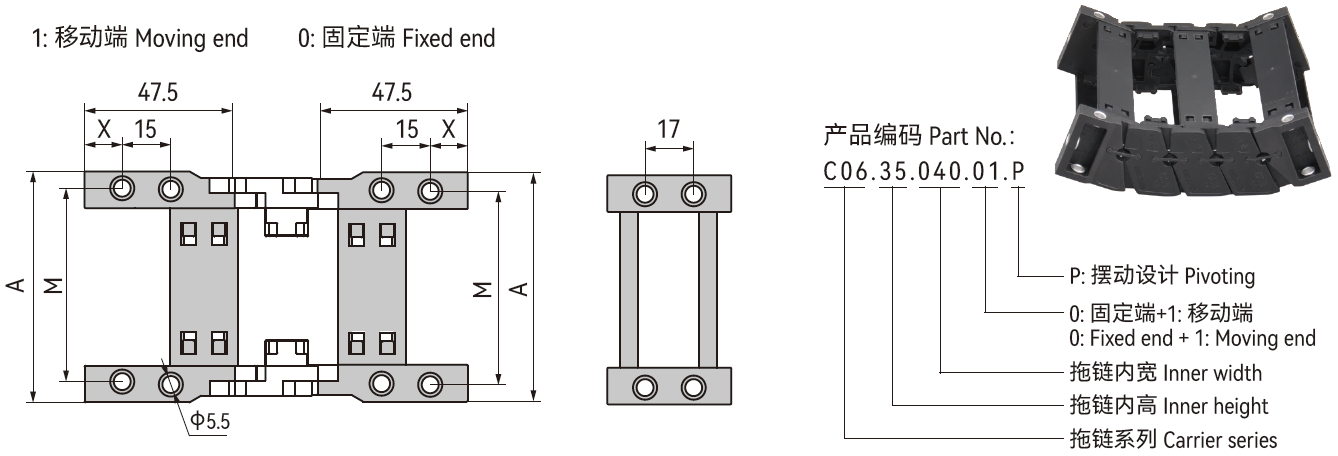

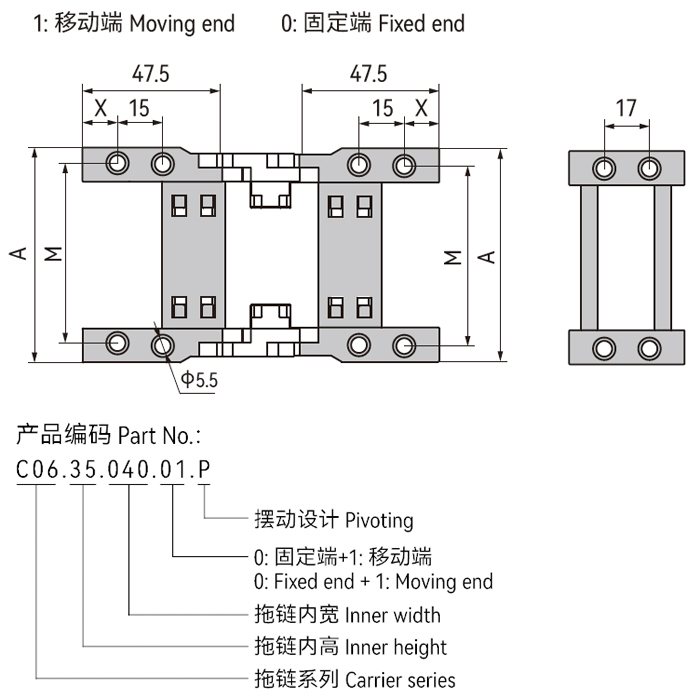

拖鏈接頭-擺動


產品編碼 ( 擺動 )

拖鏈內寬
[mm]

A
[mm]

X
[mm]

M
[mm]

C06.35.040.01.P406412.5
52
C06.35.050.01.P507412.562
C06.35.060.01.P608412.572
C06.35.070.01.P709412.582
C06.35.080.01.P8010412.592
C06.35.090.01.P9011412.5102
C06.35.100.01.P10012412.5112
C06.35.110.01.P11013412.5122
C06.35.120.01.P12014412.5132

技術參數

微型電纜拖鏈技術參數

架空長度

≤ 1.9m


速度/ 加速度 FLG

≤ 20 [m/s] / 200 [m/s2 ]

滑行距離

根據要求

速度/ 加速度 FLB

≤ 3 [m/s] / 6 [m/s2 ]

豎直懸掛

≤ 30m

滑行速度/ 加速度

根據要求

垂直站立

≤ 2.0m

允許溫度

-40℃ ~120℃

側向架空

根據要求

阻燃等級

UL94 HB

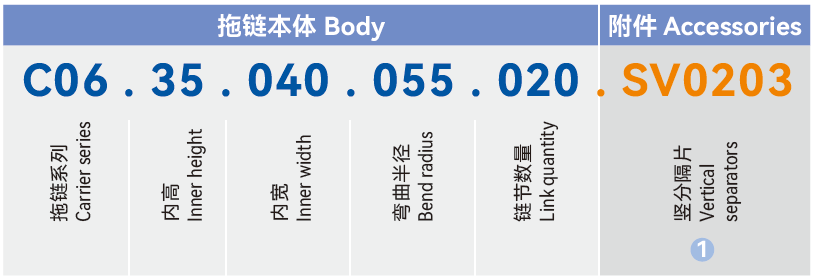

預裝拖鏈訂購編碼


① SV0203: 每間隔2pcs空鏈節安裝3pcs豎分隔片


▊ CSB輕音型電纜拖鏈安裝說明

CSB靜音型電纜拖鏈安裝說明

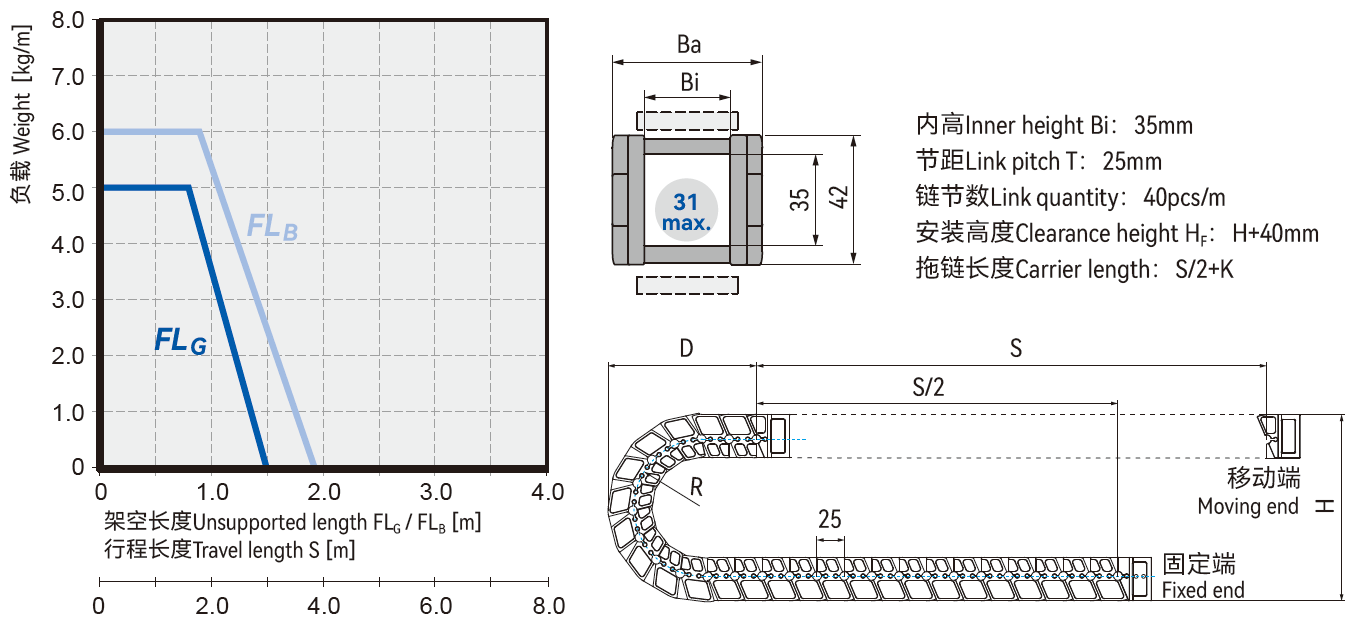

拖鏈安裝尺寸


*如果安裝空間受到限制請咨詢CSB?.

R055075100150
H189229279379
D115135160210
K225290365525

*實際安裝高度:HF=H+40mm(負載 0.3kg/m)

接頭安裝方式


*C06.35拖鏈接頭安裝方式示意圖
*A1訂購預裝配拖鏈請注明安裝方式

C06.35.Bi.01.P


*推薦架空長行程拖行應用

C06電纜拖鏈豎分隔片
C06電纜拖鏈豎分隔片

● 將塑料拖鏈內空間按需分隔開電纜、油管、氣管等保護作用
● 高強度分隔片可穩固裝備在塑料拖鏈中
● 簡單快速安裝

更多

C06 輕音型電纜拖鏈

文件類型 PDF文件
文件大小 686KB
出版時間 10-2024
出版序號 CSB/CAT.067
立即下載

101 次

DURAMOV?電纜拖鏈查詢系統V1.1是基于CSB?實驗室大量的測試數據以及拖鏈材料特性結合分析計算,您可以通過輸入填充電纜、氣管以及油管參數,并結合拖鏈安裝尺寸參數等進行模擬計算,系統會根據輸入?yún)?shù)校核校核拖鏈數據,最終輸出適配的電纜拖鏈。

由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù),數據校核具有一定的局限性;CSB?建議電纜拖鏈在設備上需再次做測試驗證以完全符合實際使用要求。

DURAMOV?電纜拖鏈查詢系統輸出數據信息僅供設計選型參考,不可作為最終電纜拖鏈符合性判定依據;如有疑問請與CSB?銷售工程師聯系。
