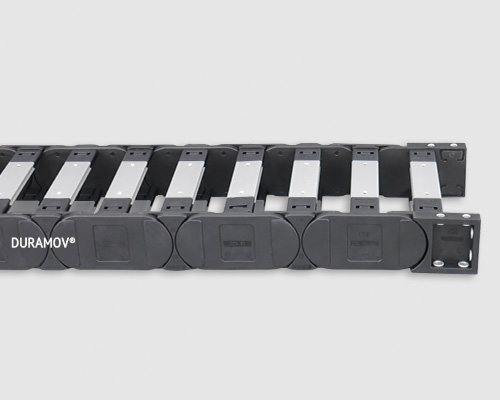

C03H.56高強度電纜拖鏈

產品特性

C03H高強度電纜拖鏈?zhǔn)腔贑03電纜拖鏈的改進版本。高強度材料結合穩固的結構設計使得C03H具有更高的承載能力，特殊橫桿設計賦予了拖鏈內寬尺寸高自由度選擇。

● 長期使用溫度：-40/+120℃
● 內高Hi：56 mm
● 內寬Bi：200-600 mm
● 彎曲半徑R：135-500 mm
● 節距Pitch：91 mm

C03H.56高強度電纜拖鏈
結構圖片

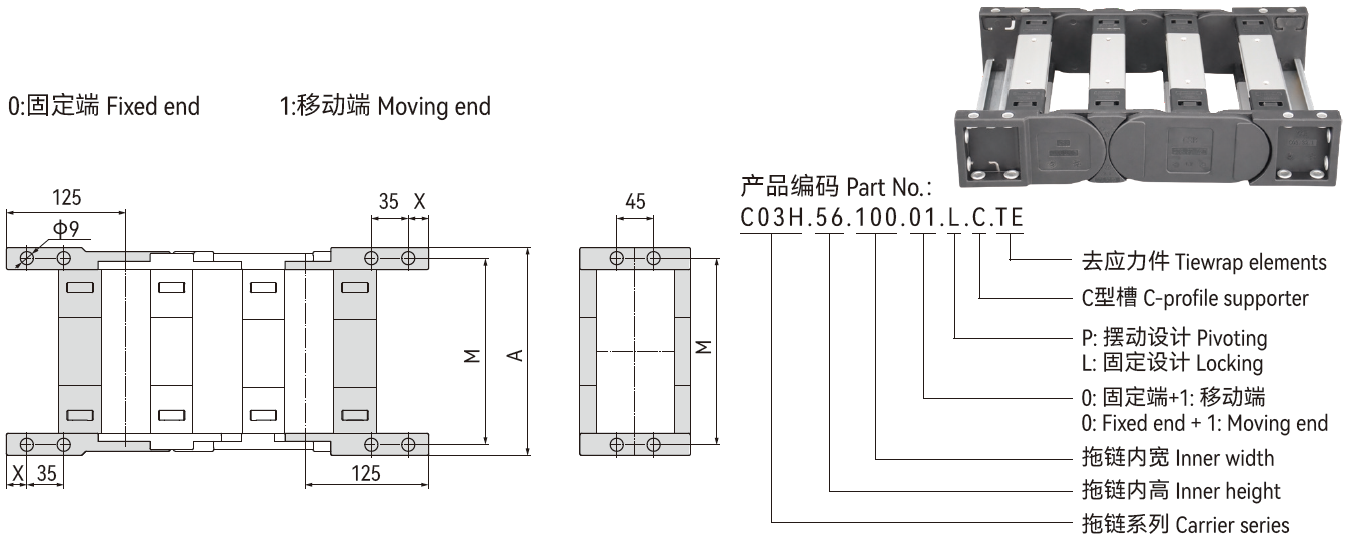

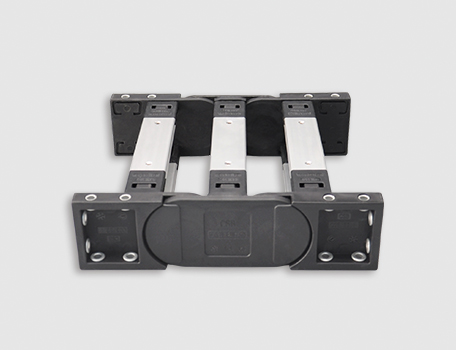

▊拖鏈接頭-固定


A2鏈節數為偶數A1鏈節數為奇數

拖鏈內寬
[mm]

A
[mm]

X
[mm]

M
[mm]

安裝應力單元最大數量
[pcs]

產品編碼

（固定）

產品編碼

（固定）

C03H.56.200.01.L.C.TEC03H.56.200.11.L.C.TE20024120
22313
C03H.56.212.01.L.C.TEC03H.56.212.11.L.C.TE21225320
23514
C03H.56.225.01.L.C.TEC03H.56.225.11.L.C.TE22526620
24815
C03H.56.237.01.L.C.TEC03H.56.237.11.L.C.TE23727820
26015
C03H.56.250.01.L.C.TEC03H.56.250.11.L.C.TE25029120
27316
C03H.56.262.01.L.C.TEC03H.56.262.11.L.C.TE26230320
28517
C03H.56.275.01.L.C.TEC03H.56.275.11.L.C.TE27531720
29818
C03H.56.287.01.L.C.TEC03H.56.287.11.L.C.TE28732820
31019
C03H.56.300.01.L.C.TEC03H.56.300.11.L.C.TE30034120
32320
C03H.56.312.01.L.C.TEC03H.56.312.11.L.C.TE31235320
33520
C03H.56.325.01.L.C.TEC03H.56.325.11.L.C.TE32536620
34821
C03H.56.337.01.L.C.TEC03H.56.337.11.L.C.TE33737820
36022
C03H.56.350.01.L.C.TEC03H.56.350.11.L.C.TE35039120
37323
C03H.56.362.01.L.C.TEC03H.56.362.11.L.C.TE36240320
38524
C03H.56.375.01.L.C.TEC03H.56.375.11.L.C.TE37541620
39825
C03H.56.387.01.L.C.TEC03H.56.387.11.L.C.TE38742820
41025
C03H.56.400.01.L.C.TEC03H.56.400.11.L.C.TE40044120
42326
C03H.56.412.01.L.C.TEC03H.56.412.11.L.C.TE41245320
43527
C03H.56.425.01.L.C.TEC03H.56.425.11.L.C.TE42546620
44828
C03H.56.437.01.L.C.TEC03H.56.437.11.L.C.TE43747820
46029
C03H.56.450.01.L.C.TEC03H.56.450.11.L.C.TE45049120
47330
C03H.56.462.01.L.C.TEC03H.56.462.11.L.C.TE46250320
48530
C03H.56.475.01.L.C.TEC03H.56.475.11.L.C.TE47551620
49831
C03H.56.487.01.L.C.TEC03H.56.487.11.L.C.TE48752820
51032
C03H.56.500.01.L.C.TEC03H.56.500.11.L.C.TE50054120
52333
C03H.56.512.01.L.C.TEC03H.56.512.11.L.C.TE51255320
53534
C03H.56.525.01.L.C.TEC03H.56.525.11.L.C.TE52556620
54835
C03H.56.537.01.L.C.TEC03H.56.537.11.L.C.TE53757820
56035
C03H.56.550.01.L.C.TEC03H.56.550.11.L.C.TE55059120
57336
C03H.56.600.01.L.C.TEC03H.56.600.11.L.C.TE60064120
62340

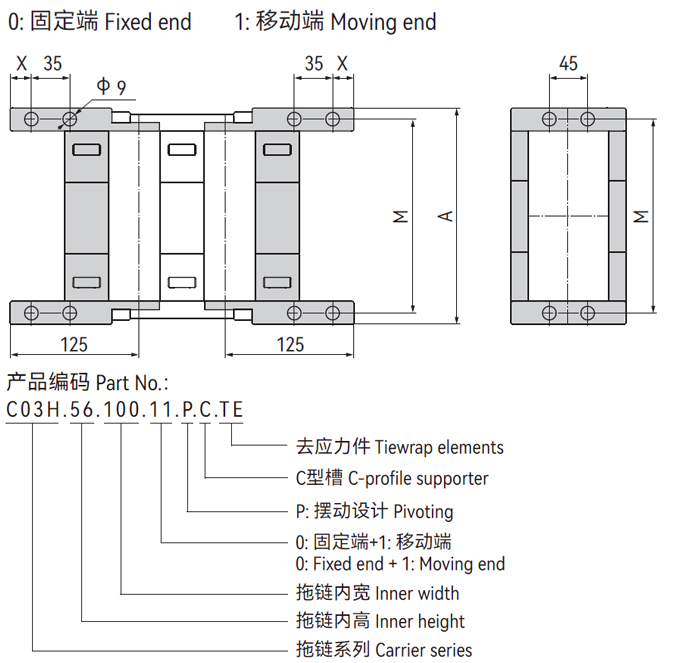

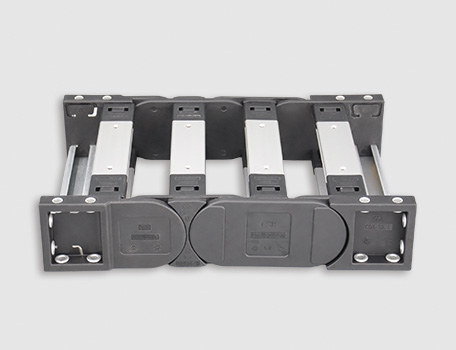

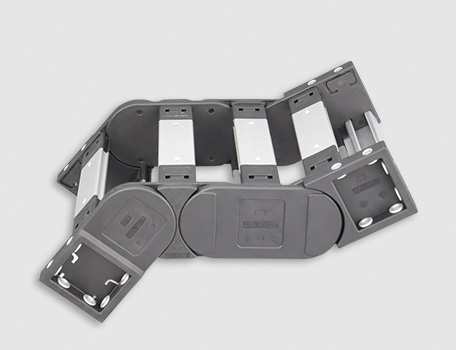

▊拖鏈接頭-擺動


A2鏈節數為偶數A1鏈節數為奇數

拖鏈內寬
[mm]

A
[mm]

X
[mm]

M
[mm]

安裝應力單元最大數量
[pcs]

產品編碼

（擺動）

產品編碼

（擺動）

C03H.56.200.01.P.C.TEC03H.56.200.11.P.C.TE20024120
22313
C03H.56.212.01.P.C.TEC03H.56.212.11.P.C.TE21225320
23514
C03H.56.225.01.P.C.TEC03H.56.225.11.P.C.TE22526620
24815
C03H.56.237.01.P.C.TEC03H.56.237.11.P.C.TE23727820
26015
C03H.56.250.01.P.C.TEC03H.56.250.11.P.C.TE25029120
27316
C03H.56.262.01.P.C.TEC03H.56.262.11.P.C.TE26230320
28517
C03H.56.275.01.P.C.TEC03H.56.275.11.P.C.TE27531720
29818
C03H.56.287.01.P.C.TEC03H.56.287.11.P.C.TE28732820
31019
C03H.56.300.01.P.C.TEC03H.56.300.11.P.C.TE30034120
32320
C03H.56.312.01.P.C.TEC03H.56.312.11.P.C.TE31235320
33520
C03H.56.325.01.P.C.TEC03H.56.325.11.P.C.TE32536620
34821
C03H.56.337.01.P.C.TEC03H.56.337.11.P.C.TE33737820
36022
C03H.56.350.01.P.C.TEC03H.56.350.11.P.C.TE35039120
37323
C03H.56.362.01.P.C.TEC03H.56.362.11.P.C.TE36240320
38524
C03H.56.375.01.P.C.TEC03H.56.375.11.P.C.TE37541620
39825
C03H.56.387.01.P.C.TEC03H.56.387.11.P.C.TE38742820
41025
C03H.56.400.01.P.C.TEC03H.56.400.11.P.C.TE40044120
42326
C03H.56.412.01.P.C.TEC03H.56.412.11.P.C.TE41245320
43527
C03H.56.425.01.P.C.TEC03H.56.425.11.P.C.TE42546620
44828
C03H.56.437.01.P.C.TEC03H.56.437.11.P.C.TE43747820
46029
C03H.56.450.01.P.C.TEC03H.56.450.11.P.C.TE45049120
47330
C03H.56.462.01.P.C.TEC03H.56.462.11.P.C.TE46250320
48530
C03H.56.475.01.P.C.TEC03H.56.475.11.P.C.TE47551620
49831
C03H.56.487.01.P.C.TEC03H.56.487.11.P.C.TE48752820
51032
C03H.56.500.01.P.C.TEC03H.56.500.11.P.C.TE50054120
52333
C03H.56.512.01.P.C.TEC03H.56.512.11.P.C.TE51255320
53534
C03H.56.525.01.P.C.TEC03H.56.525.11.P.C.TE52556620
54835
C03H.56.537.01.P.C.TEC03H.56.537.11.P.C.TE53757820
56035
C03H.56.550.01.P.C.TEC03H.56.550.11.P.C.TE55059120
57336
C03H.56.600.01.P.C.TEC03H.56.600.11.P.C.TE60064120
62340

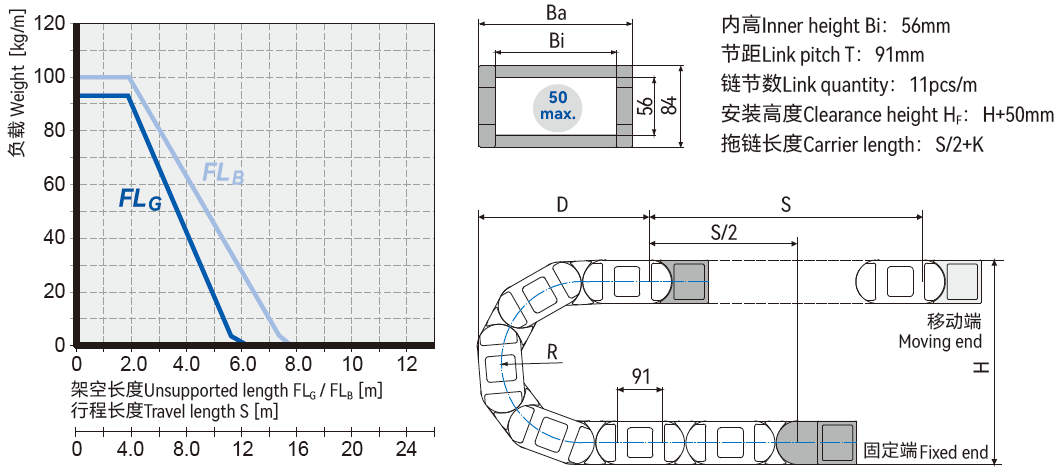

▊技術參數

電纜拖鏈技術參數

架空長度

≤ 5m


速度/ 加速度 FLG

≤ 20 [m/s] / 200 [m/s2 ]

滑行距離

≤ 400m

速度/ 加速度 FLB

≤ 3 [m/s] / 6 [m/s2 ]

豎直懸掛

≤ 40m

滑行速度/ 加速度

≤ 10 [m/s] / 50 [m/s2 ]

垂直站立

≤ 3.0m

允許溫度

-40℃ ~120℃

側向架空

≤ 2.5m

阻燃等級

UL94 HB

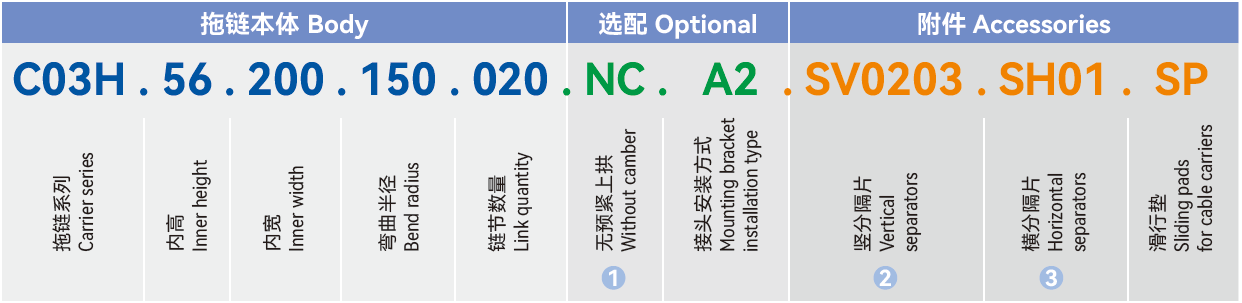

▊預裝拖鏈訂購編碼


① SV0203: 每間隔2pcs空鏈節安裝3pcs豎分隔片
② SH01: 橫分隔件1pc 默認安裝中間孔位

▊ CSB高強度電纜拖鏈安裝說明

CSB重載型電纜拖鏈安裝說明

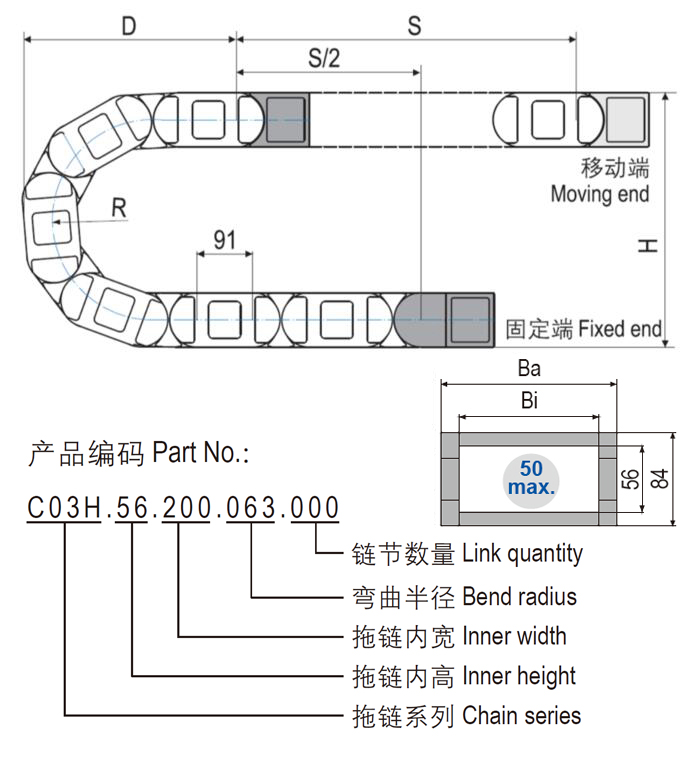

▊拖鏈安裝尺寸


*如果安裝空間受到限制請咨詢CSB?.

R135150175200250300350400450500
H3543844344845846847848849841084
D314329354379429479529579629679
K61065573581597011251285144016001755

*實際安裝高度：HF=H+40mm（負載 2.5kg/m)

▊C03H.56長行程滑行應用 | 12-400m

R135150175200250300350400450500
H2270266266266266266266266266266
D226845058071098011801440153017001850
K261081910921274163820022275254829123276
△CL-159259359559709905959
1059
1159

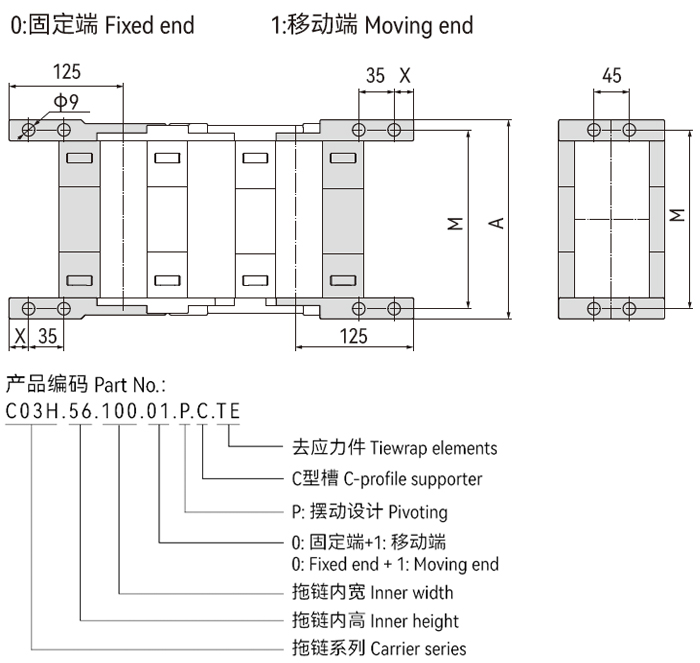

▊接頭安裝方式

重載型電纜拖鏈接頭安裝方式

*C03H.56拖鏈接頭安裝方式示意圖
*接頭安裝方式取決于鏈節數是奇數還是偶數：奇數為A1，偶數為A2

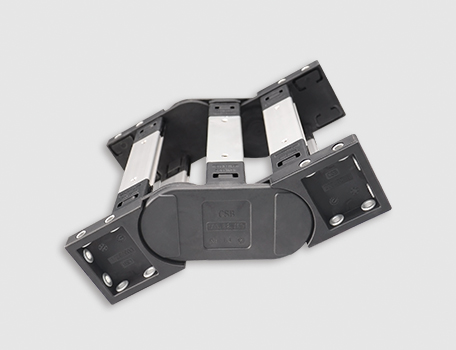

▊C03H.56.Bi.01.P.C

重載型電纜拖鏈特殊配置

*推薦架空長行程拖行應用

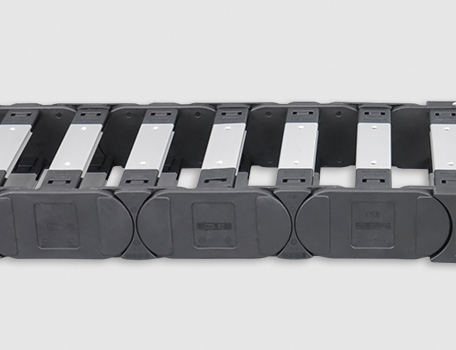

重載型電纜拖鏈自由鏈節

*可S型站立


C03電纜拖鏈豎分隔片
C03電纜拖鏈豎分隔片

● 將塑料拖鏈內空間按需分隔開電纜、油管、氣管等保護作用
● 高強度分隔片可穩固裝備在塑料拖鏈中
● 簡單快速安裝

更多
C03拖鏈消除應力單元
C03拖鏈消除應力單元

● 適用C型支架，配合扎帶使用
● 更方便固定電纜，易于拆裝
● 節約安裝時間，空間、成本，緊湊的模塊化設計

更多
C03電纜拖鏈長行程拖行-滑行墊
C03電纜拖鏈長行程拖行-滑行墊

● 用于C03塑料電纜拖鏈長行程保護
● 經過摩擦優化耐磨復合塑料制成
● 堅固耐用，延長電纜拖鏈壽命
● 作為獨立部件供貨

更多
橫分隔片
橫分隔片

● 配合豎分隔片使用將電纜拖鏈內空間上下分層布置
● 豎分隔片可沿橫分隔片水平方向自由移動
● C02與C03預裝電纜拖鏈可選通用配置

更多
C03 C型支架（重型）
C03 C型支架（重型）

● C型支架鋁合金陽極氧化表面
● 消除應力塑料元件可在導向槽內滑動
● 方便固定電纜并易于拆裝
● 作為獨立部件供貨

更多
C03 C型支架
C03 C型支架

● C型支架鋁合金陽極氧化表面
● 消除應力塑料元件可在導向槽內滑動
● 方便固定電纜并易于拆裝
● 作為獨立部件供貨

更多
單層電纜夾
單層電纜夾

● 可與C03系列接頭及C型支架集成
● 節約安裝時間、空間、成本、緊湊的模塊化設計
● 支撐面長，具有良好的穩定性
● 更方便固定電纜，易于拆裝

更多
BL 波紋管
BL 波紋管

BL波紋管適用于眾多通用機械行業，出色的耐低溫和自阻燃性能還適用于汽車工業。此系列波紋管可在低溫下保持較好的抗沖擊性能，并具有良好的耐候性...

更多

C03H 高強度電纜拖鏈

文件類型 PDF文件
文件大小 836KB
出版時間 10-2024
出版序號 CSB/CAT.067
立即下載
