Polymer-tech SolutionsTM

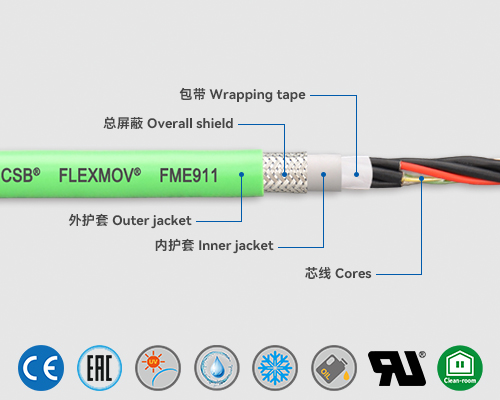

● TPE 外護套
● 帶屏蔽
● 耐油
● 抗水解和微生物
● 不含PVC和鹵素
● 使用溫度：-55/+90℃
| 編碼 | ||
| 芯線 | ||
| 外徑 | mm | |
|
||
|
總線系統 | - |
|
芯數及截面積 [mm2] | (3×(2×0.14)C+(4×0.14)+(2×0.5))C |
|
顏色識別 | 3×(2×0.14)C：綠色/黃色，黑色/棕色，紅色/橙色 (4×0.14)：灰色，藍色，白色-黃色，白色-黑色 (2×0.5)：棕色-紅色，棕色-藍色 |
|
接地線 | - |
|
外徑 [mm] | 10 |
|
銅含量 [kg/km] | 71 |
|
重量 [kg/km] | 119 |
|
驅動技術系統 | Control Techniques、NUM、Siemens |
|
最小彎曲半徑 [mm]，拖鏈內移動（系數） | 7.5×d |
|
最小彎曲半徑 [mm]，拖鏈內移動 | 75 |
|
最小彎曲半徑 [mm]，非拖鏈內移動（系數） | 6×d |
|
最小彎曲半徑 [mm]，非拖鏈內移動 | 60 |
|
最小彎曲半徑 [mm]，固定鋪設（系數） | 4×d |
|
最小彎曲半徑 [mm]，固定鋪設 | 40 |
|
溫度 [℃]，拖鏈內移動 | -35至+90 |
|
溫度 [℃]，非拖鏈內移動 | -50至+90 |
|
溫度 [℃]，固定鋪設 | -55至+90 |
|
最大速度 [m/s]，架空 | 10 |
|
最大速度[m/s]，滑行 | 6 |
|
最大加速度[m/s2] | 100 |
|
行程距離[m] | 架空應用和行程距離小于400米的滑行應用 |
|
扭轉[°] | - |
|
導體 | 高抗彎強度的精細裸銅多股線(符合 EN 60228 標準) |
|
絕緣材料 | 高機械性能的TPE混合物 |
|
芯線結構 | 符合測量系統標準 |
|
芯線識別 | 符合測量系統標準 |
|
單元屏蔽箔 | - |
|
單元屏蔽 | 高度抗彎曲的鍍錫銅絲編織。 覆蓋線性約70%，光學約90%。 |
|
單元護套 | TPE混合物包裹帶屏蔽的對線，適用于拖鏈 |
|
中間層 | 聚合物包帶纏繞在芯線束外 |
|
內護套 | TPE混合物適用于拖鏈 |
|
總屏蔽箔 | - |
|
總屏蔽 | 高度抗彎曲的鍍錫銅絲編織。 覆蓋線性約70%，光學約90%。 |
|
外護套 | 低粘性的TPE基混合物，特別耐磨損且具有高度的靈活性，適用于拖鏈 |
|
護套顏色 | 黃綠色 RAL6018 |
|
波阻抗[Ω] | - |
|
額定電壓 [V] | 50 |
|
測試電壓 [V] | 500 |
|
抗紫外線 | 中等 |
|
耐水解 | 高 |
|
耐低溫 [℃] | -55 |
|
耐油性 | 耐油（符合 IEC60811-404 標準，經SGS檢測），耐生物油（符合VDMA24568 標準，經SGS檢測） |
|
無鹵素 | 符合Following IEC60754 |
|
阻燃 | - |
|
無硅 | 不含會影響涂料附著力的硅 |
|
REACH | 符合(EC) No. 1907/2006 (REACH)標準 |
|
無鉛 | 符合 2015/863/EU (RoHS-II 經SGS檢測 Tested by SGS) |
|
EAC | 經認證No.KG 417/043.CN.02.00249 |
|
無塵室 | 符合 ISO 14644-1 |
|
CE | 符合 2014/35/EU |
|
UL | 符合UL21002, 105℃, 300V |
▊FLEXMOV? FME911柔性測量系統電纜使用壽命
| 往返行程 | 500萬次 | 750萬次 | 1000萬次 |
適用溫度范圍 ℃ | 最小彎曲半徑 R min. [系數 x d] | 最小彎曲半徑 R min. [系數 x d] | 最小彎曲半徑 R min. [系數 x d] |
| -35 / -25 | 10 | 11 | 12 |
| -25 / +80 | 7.5 | 8.5 | 9.5 |
| +80 / +90 | 10 | 11 | 12 |
***根據FLEXMOV?質保承諾
